一站式PCBA加工厂家今天为大家讲讲SMT贴片加工工艺标准有哪些规范要求?SMT贴片加工工艺标准技术规范。在医疗电子和汽车电子领域，SMT贴片打样的工艺精度直接影响产品可靠性。作为通过ISO13485和IATF16949双认证的专业PCBA制造商，我们总结出符合现代电子制造要求的打样技术规范。
SMT贴片加工工艺标准技术规范
一、SMT贴片加工的核心工艺控制
1. 焊膏印刷精度控制
- 钢网厚度公差：±0.005mm(针对0.12mm常规厚度)
- 印刷偏移量：≤0.05mm(采用日本MINAMI全自动印刷机实时校准)
- 焊膏覆盖检测：SPI设备100%检测，厚度波动≤±8%

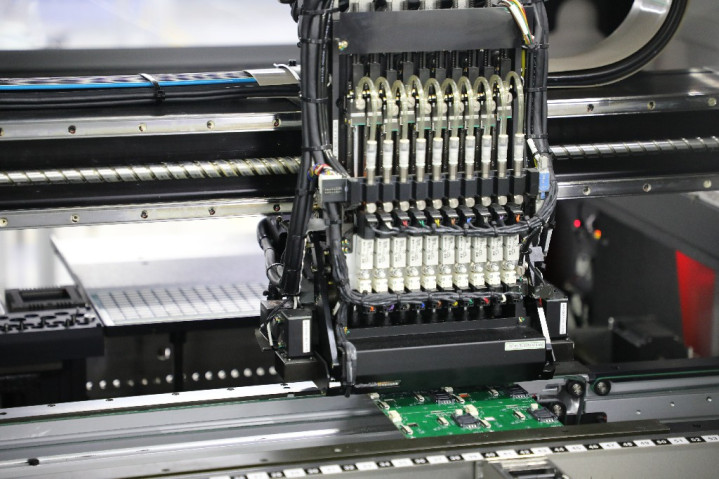

2. 精密元件贴装标准
- 0201元件贴装精度：±0.03mm(JUKI RX-7贴片机实现)
- BGA芯片对位精度：X/Y轴±0.025mm，θ轴±0.2°
- 异形元件特殊处理：LED/连接器采用定制吸嘴防损伤
二、打样阶段关键质量检测节点
1. 焊接质量三维检测体系
- 目视检测(标准IPC-A-610G Class 2)：
- 焊点润湿角≤40°
- 引脚吃锡长度≥元件高度的75%
- X射线检测(BGA专项)：
- 焊球直径一致性≥90%
- 空洞率≤12%(医疗类产品要求≤8%)
2. 过程参数追溯管理
- 回流焊温度曲线存档(每批次保存温度曲线图)
- 物料批次追溯(阻容件精确到供应商生产批次号)
- 钢网使用记录(记录开孔尺寸修订版本)
三、特殊工艺要求执行标准
1. 混合工艺板件管控
- 通孔回流焊(PTH)器件引脚突出高度：1.0-1.5mm
- 选择性波峰焊遮蔽精度：保护区域误差≤0.3mm
2. 高可靠性产品附加检测
- 三防漆涂覆检测：
- 膜厚20-50μm(超声波测厚仪检测)
- 覆盖率≥95%(UV检漏液测试)
- 应力测试：
- 弯曲测试(板厚1.6mm时变形量≤0.5mm)
- 跌落测试(1m高度3次无焊点开裂)
四、工程验证与量产衔接标准
1. 可制造性验证(DFM)报告
- 包含23项关键验证指标：
- 元件间距冲突检测
- 散热焊盘钢网开孔方案
- 测试点覆盖率分析
2. 工艺转换规范
- 打样与量产参数偏差控制：
- 贴装速度调整≤±15%
- 回流焊温升斜率保持±2℃/s
